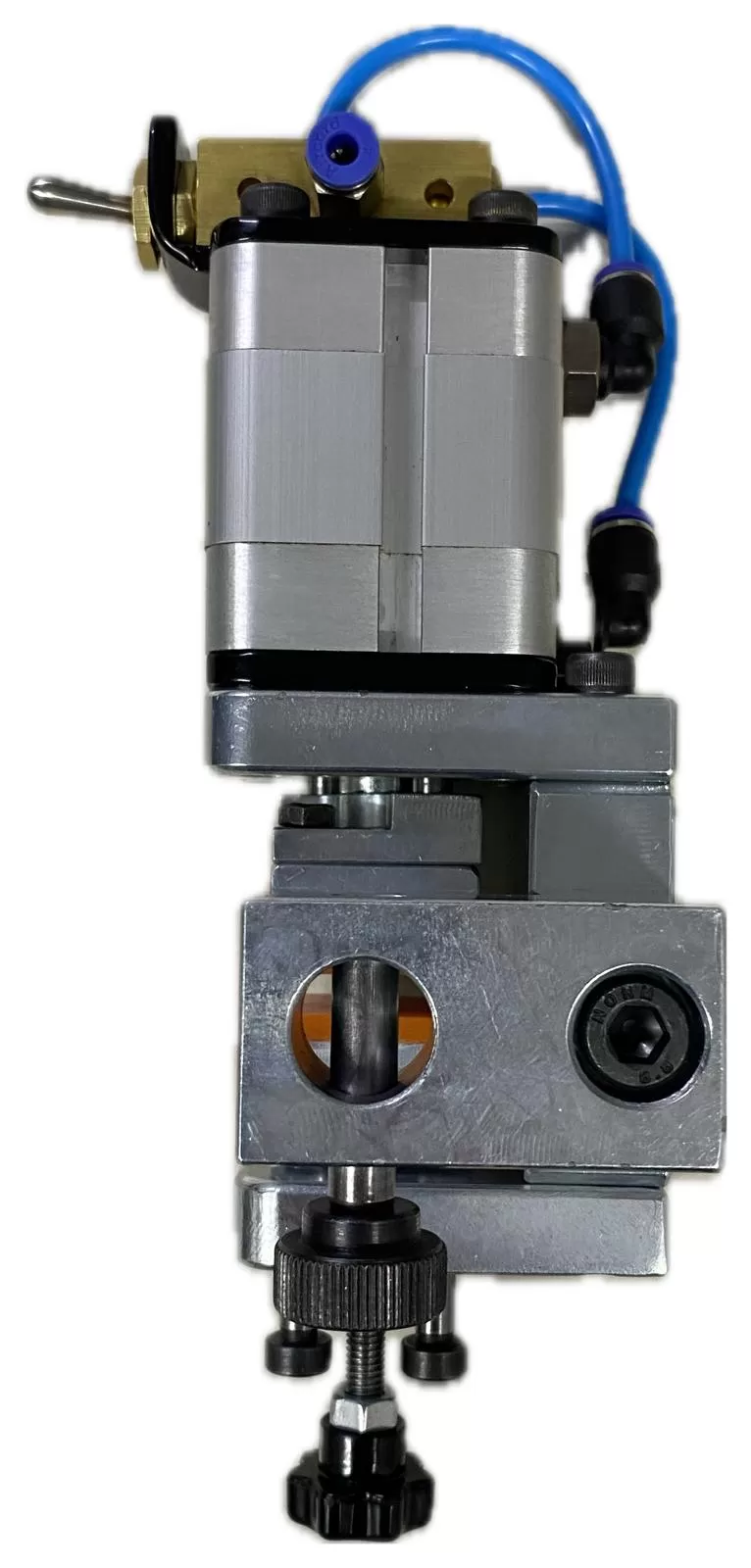

CBP040-Pnömatik film çekme çenesi
Plastik film, folyo, ince tabaka ve esnek ambalaj malzemelerinin çekme (tensile) testlerinde numuneyi kaymadan ve zarar vermeden kavramak için kullanılan bir test çenesidir.
Basınçlı hava ile çalışan, çene sıkma kuvveti otomatik ve sabit tutulan çekme test çenesidir. Manuel vidalı çenelere göre daha tekrarlanabilir ve operatör bağımsız sonuç verir.
Neden Film Testlerinde Tercih Edilir?
Plastik filmler:
İnce, Kaygan, Düşük kopma kuvvetine sahip olduğu için manuel çenelerde: Kayma, çenede kopma, yanlış kopma noktası sorunları sık görülür.
Pnömatik çeneler bu problemleri minimize eder.
Çalışma Prensibi
Numune çene arasına yerleştirilir
Pnömatik silindir devreye girer
Ayarlanan hava basıncı ile çene sıkma kuvveti uygulanır
Test boyunca sıkma kuvveti sabit kalır
Çene üzerindeki anahtar yerleşimi operatörün tek eli ile numuneyi takarken diğer eli ile çeneyi rahatlıkla açıp kapamasına olanak sağlar. Operatörün test prosesini hızlı ve zahmetsizce tamamlamasına yardımcı olur.
| Teknik Özellik | Açıklama / Belirtilecek Değerler |
|---|---|
| Kapasite (kN) | 0,5 kN |
| Uyumlu Numune Tipi | Plastik film, Ambalaj malzemeleri, İnce tabakalar |
| Numune Boyut Aralığı | Standart kavrama ağzı ile 0 - 2 mm arası |
| Kavrama Mekanizması | Pnömatik piston |
| Kavrama Yüzeyi | Sert plastik (Numune özelliğine uygun şekilde özelleştirilebilir ) |
| Çene Açılma Mesafesi | 5 mm (İsteğe göre özelleştirilebilir) |
| Tek çene setinin ağırlığı | ≈2 kg |
| Çene tutucu göve boyutları | H: 80 mm W: 130 mm L: 70 mm |
| Kavrama ağzı boyutları | 50 mm * 50 mm |
| Malzeme | Alaşımlı çelik |
| Bağlantı Tipi | 8 mm çelik pin bağlantısı |
| Standartlara Uygunluk | ASTM, ISO, DIN, EN |
| Kullanım Alanı | Plastikler, kağıt, karton, film, ambalaj |
